Ajouter un logo SVG en relief

Deutsch · English · Français · Español

Transformez un logo SVG ou un code QR en véritable relief sur un modèle 3D.

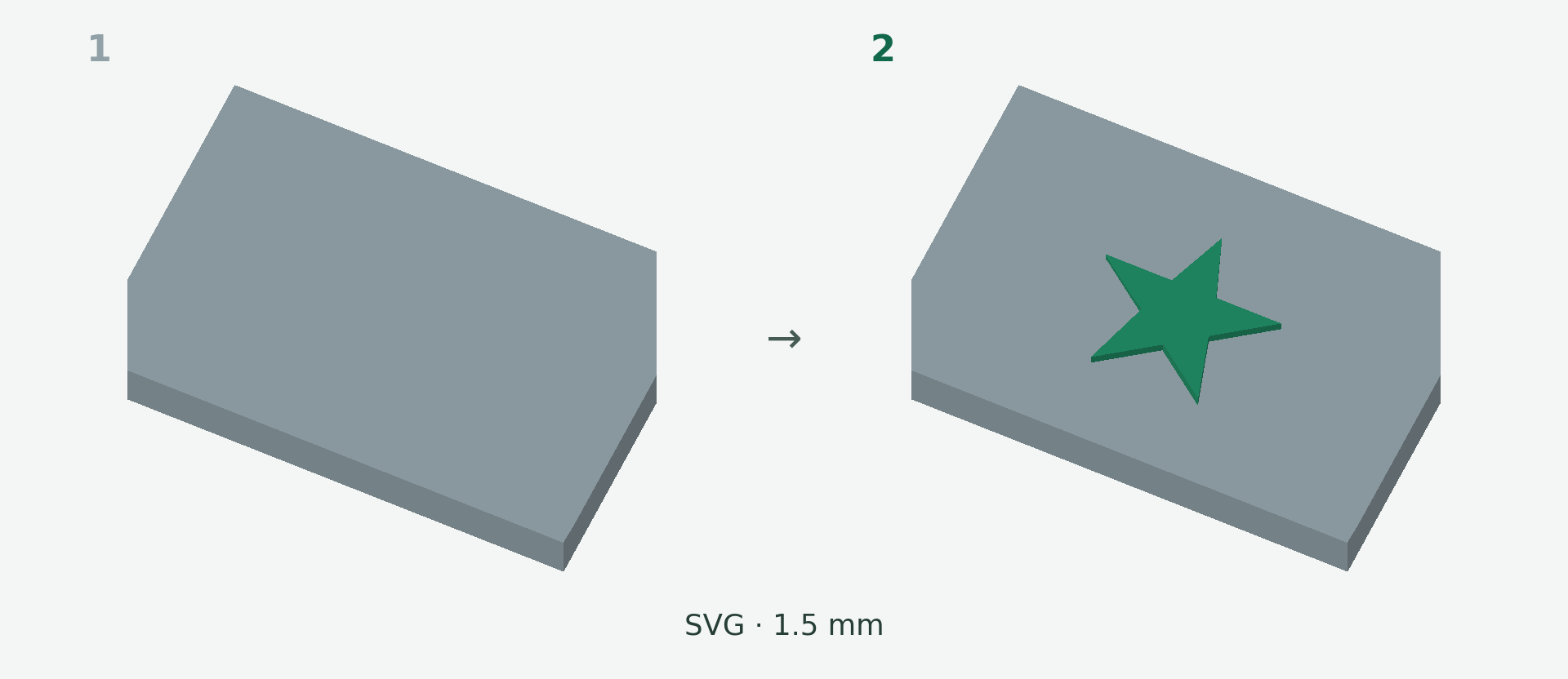

Vues d’exemple rendues : 1 montre le modèle initial, 2 le résultat calculé. Les images illustrent la géométrie du modèle, pas l’interface de l’éditeur.

Un exemple simple

Une étoile issue d’un SVG doit apparaître en relief sur une plaque. L’exemple utilise une largeur de 22 mm et une hauteur de 1,5 mm avant l’enfoncement.

Étape par étape

1. Choisissez l’ajout SVG / Logo / Code QR et importez le fichier SVG.
2. Réglez la largeur du motif en millimètres et la hauteur du relief. Choisissez toutes les couleurs sauf le blanc ou uniquement les zones sombres.
3. Cliquez sur la zone cible et déplacez ou faites pivoter le motif.
4. Vérifiez les évidements, le sens et la liaison dans l’aperçu calculé, puis appliquez.

Points à vérifier

Convertissez les textes SVG en tracés avant l’import. Pour un code QR, préférez une surface plane, gardez une marge libre et testez la lecture de l’impression terminée. Les images matricielles, dégradés et masques ne sont pas pris en charge comme contenu SVG quelconque.

Aperçu et enregistrement

Un aperçu n’est pas une modification enregistrée. Attendez le résultat vérifié, puis appliquez-le. Si le bouton est désactivé, lisez le message et vérifiez la sélection ou les valeurs. Le téléchargement STL proposé est payant ; son prix actuel apparaît avant l’achat.
