Découper un STL avec un plan

Deutsch · English · Français · Español

Raccourcissez une pièce en ajustant la position du plan, son angle et le côté à conserver.

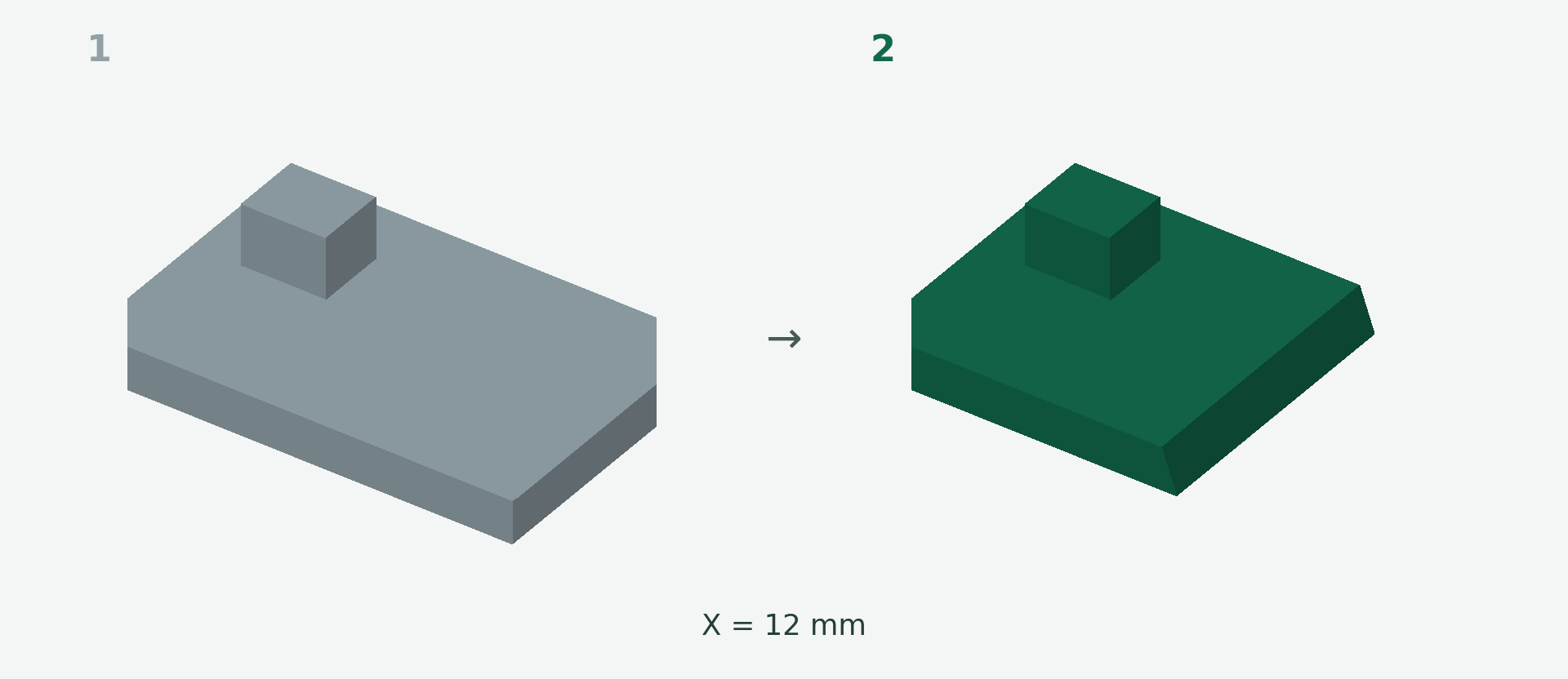

Vues d’exemple rendues : 1 montre le modèle initial, 2 le résultat calculé. Les images illustrent la géométrie du modèle, pas l’interface de l’éditeur.

Un exemple simple

Vous souhaitez retirer une partie qui dépasse d’une plaque.

Étape par étape

1. Choisissez la coupe plane dans l’éditeur.
2. Déplacez le plan avec les poignées ou les champs numériques. Faites-le pivoter pour obtenir une coupe inclinée.
3. Choisissez le côté à conserver. Positif et négatif suivent l’orientation du plan, pas la gauche et la droite de l’écran.
4. Attendez l’aperçu calculé, inspectez la surface de coupe et appliquez.

Points à vérifier

Le plan doit traverser le modèle. Cette opération conserve un côté et ne fournit pas automatiquement deux fichiers STL séparés.

Aperçu et enregistrement

Un aperçu n’est pas une modification enregistrée. Attendez le résultat vérifié, puis appliquez-le. Si le bouton est désactivé, lisez le message et vérifiez la sélection ou les valeurs. Le téléchargement STL proposé est payant ; son prix actuel apparaît avant l’achat.
