Ajouter un cylindre ou une forme à un STL

Deutsch · English · Français · Español

Ajoutez un pion, un pavé ou une autre forme simple et reliez-la au modèle.

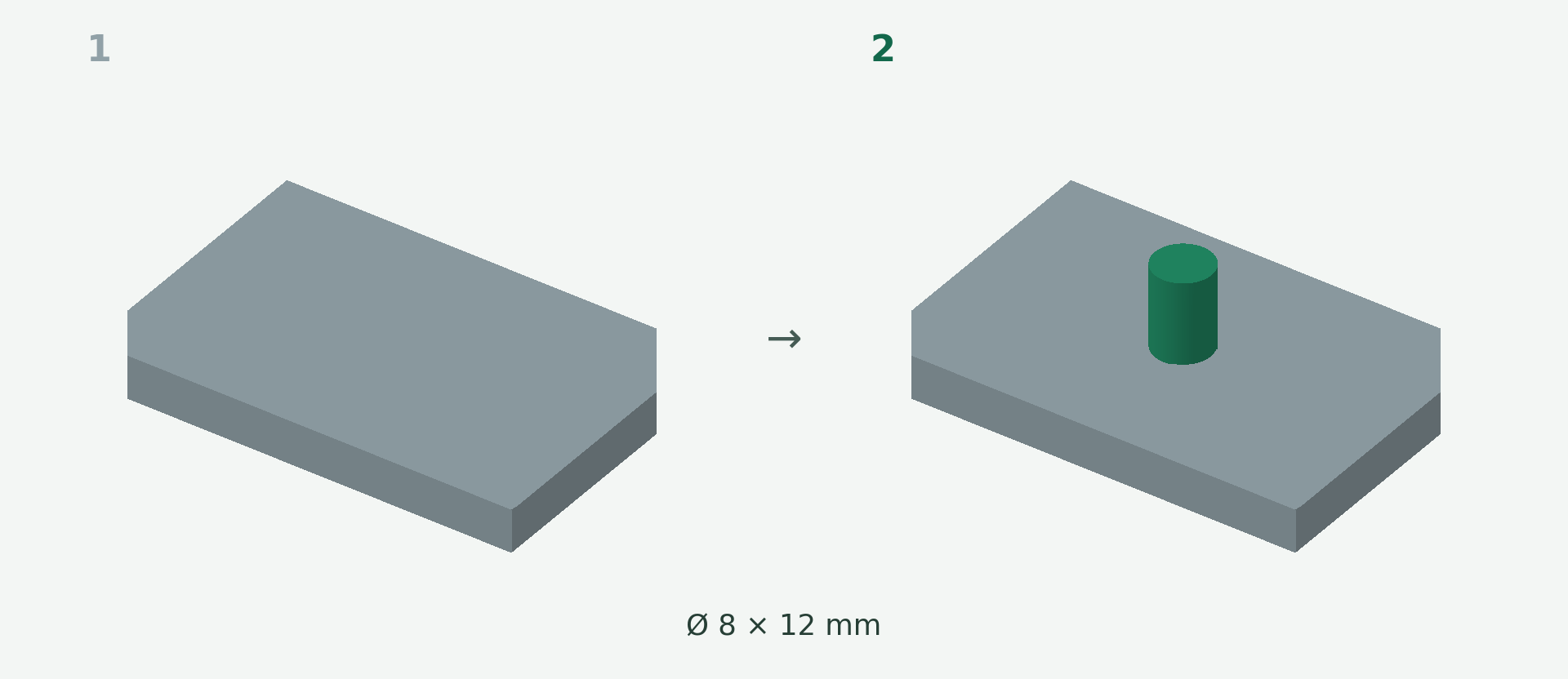

Vues d’exemple rendues : 1 montre le modèle initial, 2 le résultat calculé. Les images illustrent la géométrie du modèle, pas l’interface de l’éditeur.

Un exemple simple

Une plaque doit recevoir un pion cylindrique. L’exemple utilise un diamètre de 8 mm et une hauteur de 12 mm avant l’enfoncement.

Étape par étape

1. Ouvrez l’ajout de formes et choisissez le cylindre.
2. Réglez les dimensions et cliquez sur la zone de placement du modèle.
3. Déplacez et orientez le cylindre. Réglez son insertion pour qu’il pénètre dans le corps principal.
4. Inspectez l’union calculée et appliquez. Répétez pour ajouter d’autres pions.

Points à vérifier

Une forme simple reste rigide ; elle n’est pas courbée sur la surface comme du texte. Un simple contact sans chevauchement de matière ne suffit pas à former une liaison fiable.

Aperçu et enregistrement

Un aperçu n’est pas une modification enregistrée. Attendez le résultat vérifié, puis appliquez-le. Si le bouton est désactivé, lisez le message et vérifiez la sélection ou les valeurs. Le téléchargement STL proposé est payant ; son prix actuel apparaît avant l’achat.
