Passage sous volet roulant pour climatiseur split mobile

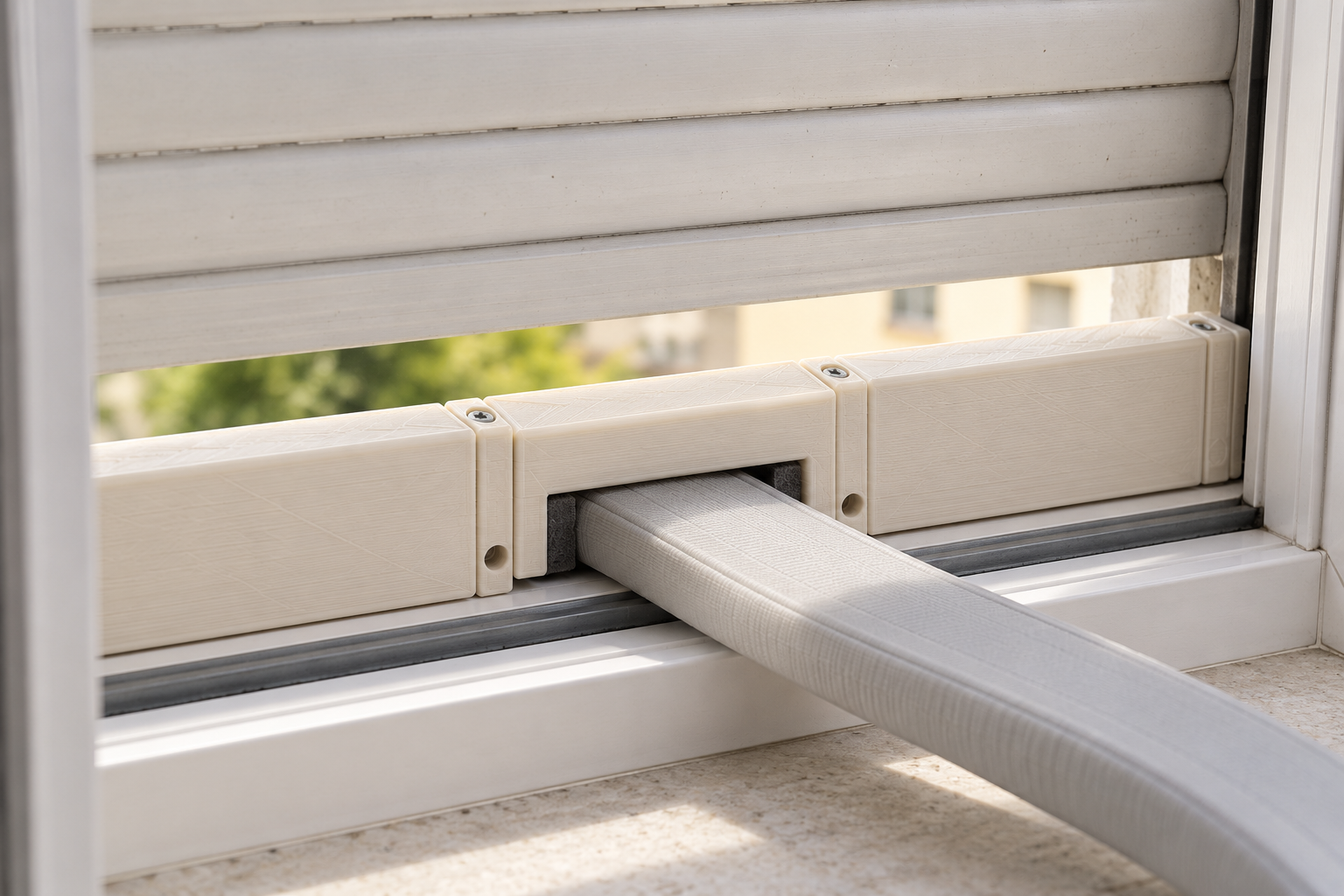

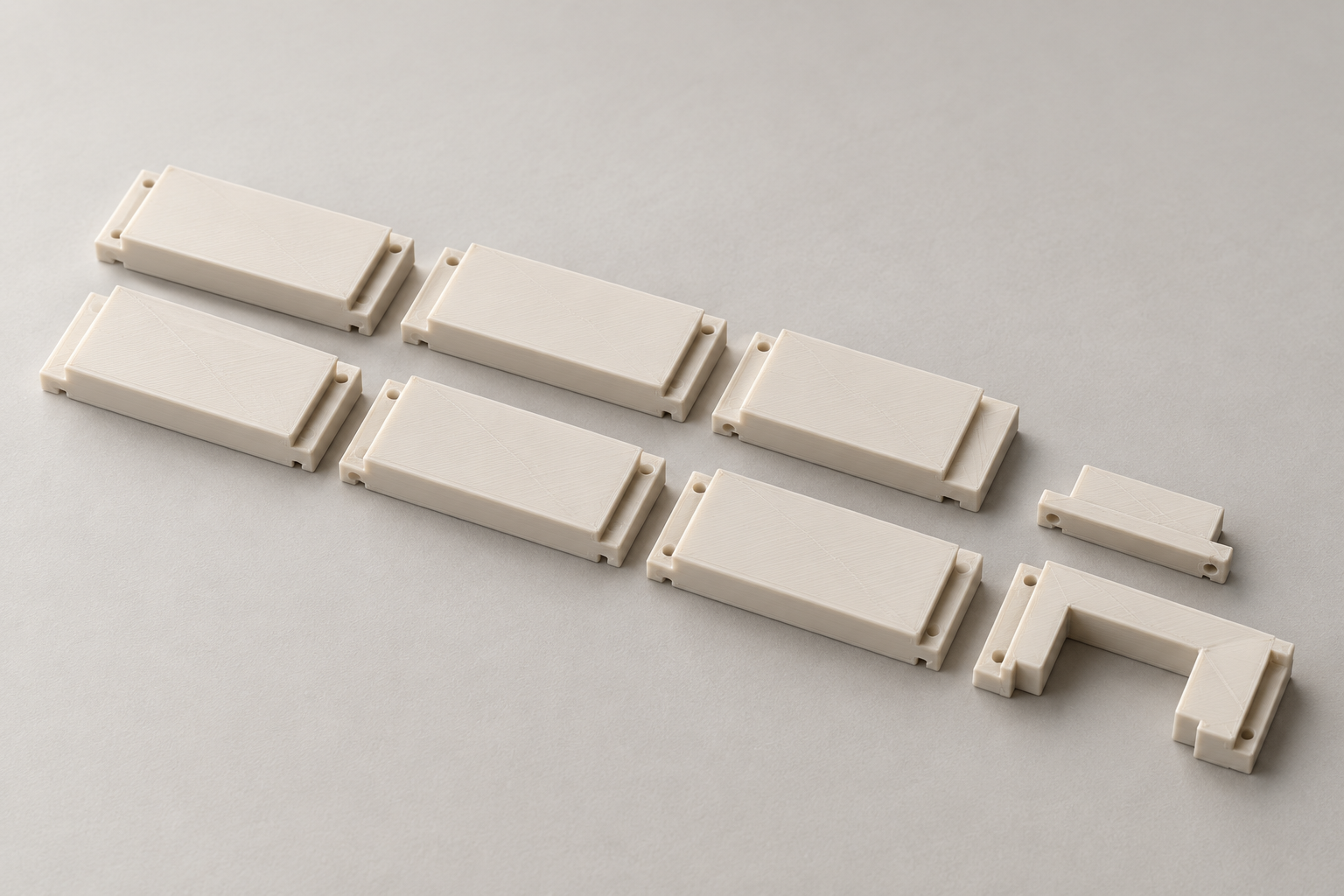

Vous souhaitez faire passer la liaison de votre climatiseur split mobile sous le volet roulant ? Cette traverse associe des segments adaptés à la largeur de la fenêtre à une ouverture rectangulaire. Son couvercle amovible permet de placer une liaison déjà raccordée. Réglez la largeur totale, les extrémités amincies et la position du passage. Ce que vous pouvez adapter: Largeur totale de 300 à 1 800 mm, répartie en segments imprimables. Ouverture pour une liaison plate avec couvercle imprimé séparément. Extrémités adaptées aux coulisses et assemblages vissés entre segments. Comment prendre les mesures: 1. Mesurez l’ouverture entre coulisses, leur largeur intérieure et l’engagement de chaque côté. Calculez la largeur totale en incluant extrémités et jeu de pose. 2. Mesurez la section de la liaison et prévoyez du jeu pour le mouvement ou une garniture souple. Les valeurs définissent une ouverture libre, sans serrage. 3. Positionnez le passage depuis l’extrémité gauche. Adaptez la longueur maximale des segments au plateau utile, languette comprise. Montage et essai: 1. Exportez et imprimez séparément les segments 1 à N et le couvercle. La console OpenSCAD indique N et le segment central ; 0 exporte uniquement ce dernier. 2. Placez deux vis M3 avec rondelles et écrous à chaque jonction. Adaptez leur longueur à l’épaisseur. Taraudez M3 les avant-trous du couvercle ; lamages : Ø 6,6 × 3 mm. 3. Ajoutez un joint selon le besoin, ajustez la traverse et placez la liaison intacte sans contrainte. Vissez doucement le couvercle. Abaissez le volet de façon contrôlée et vérifiez le passage. Conseils d’impression 3D: Les segments et le couvercle sont orientés à plat. Prévoyez des supports locaux sous les languettes en surplomb, puis retirez-les. L’ASA est une option au soleil ; tenez compte des conditions d’impression et du gauchissement. Profil initial : couches de 0,2 mm, cinq périmètres, 35 % de remplissage. Il n’a pas été testé physiquement. Compatibilité et contenu: Ouverture rectangulaire de 20 à 100 mm de large et 6 à 35 mm de haut, selon la hauteur de traverse. Ce n’est pas un adaptateur pour gros tuyau rond d’évacuation. La traverse ne porte ni le climatiseur ni l’effort incontrôlé d’un volet motorisé. Respectez rayon de courbure et notice du fabricant. Étanchéité et isolation thermique non validées ; joints et fixations séparés.
