# Créer un engrenage de remplacement sans CAO – Configurer un engrenage droit en ligne

Un engrenage cassé suffit souvent à rendre une machine inutilisable. Sur de nombreux appareils anciens, les pièces de rechange ne sont plus disponibles.

C’est exactement pour cette raison que le configurateur paramétrique d’engrenages de buildyour3d.com a été développé.

Avec le concept **« Vos dimensions. Votre modèle. Sans CAO. »**, il devient possible de créer des engrenages droits involutes personnalisés directement en ligne et de générer un fichier STL sans logiciel de conception complexe.

De nombreuses machines tombent en panne à cause d’un petit engrenage plastique

Dans beaucoup de cas, l’appareil fonctionne encore, mais un petit engrenage est endommagé :

- dents usées

- flancs cassés

- moyeux fissurés

- alésages déformés

- fatigue du matériau liée à l’âge

Exemples fréquents :

- robots de cuisine

- machines à café

- imprimantes

- lecteurs CD et cassette

- modélisme

- outils d’atelier

- petites machines industrielles

- motorisations

- réducteurs et transmissions

Les pièces d’origine ne sont souvent plus fabriquées ou très difficiles à trouver.

Configurer un engrenage en ligne au lieu de le recréer en CAO

Créer un engrenage fonctionnel dans un logiciel CAO demande du temps et des compétences techniques.

Le configurateur simplifie le processus :

1. Choisir un modèle d’engrenage

2. Entrer les dimensions

3. Vérifier l’aperçu 3D

4. Générer le fichier STL

Cela permet de créer rapidement un engrenage personnalisé sans logiciel CAO.

Explication des paramètres importants d’un engrenage droit

Pour obtenir un engrenage fonctionnel, plusieurs paramètres sont essentiels.

Module (mm)

Le module définit la taille des dents de l’engrenage.

Modules courants :

- 0.5

- 1

- 1.5

- 2

Important :

Le module doit correspondre à celui de l’engrenage associé. Deux modules différents ne fonctionneront pas correctement ensemble.

Nombre de dents

Le nombre de dents influence :

- le rapport de transmission

- le diamètre

- le comportement mécanique

Plus le nombre de dents est élevé :

- plus le diamètre augmente

- plus le fonctionnement devient fluide

- plus la transmission change

Largeur

La largeur correspond à l’épaisseur de l’engrenage le long de l’axe.

Une largeur plus importante peut :

- améliorer la résistance

- mieux répartir les efforts

- augmenter la stabilité

Alésage

L’alésage définit le diamètre intérieur destiné à l’axe ou à l’arbre.

Il est important de prévoir les bonnes tolérances selon le type de montage.

Moyeu

Le moyeu est la partie centrale renforcée de l’engrenage.

Il améliore :

- la stabilité sur l’axe

- la transmission du couple

- la résistance mécanique

Comment calculer le module d’un ancien engrenage

Les anciens engrenages ne disposent souvent d’aucune documentation technique. Cependant, le module peut être estimé.

Formule d’approximation :

**Module = diamètre extérieur / (nombre de dents + 2)**

Exemple :

- diamètre extérieur : 32 mm

- nombre de dents : 30

Calcul :

**32 / (30 + 2) = 1**

Le module est donc approximativement de **1**.

Pour des applications mécaniques critiques, une vérification supplémentaire est recommandée.

Comment mesurer correctement un engrenage endommagé

Avant de créer un engrenage de remplacement, il est important de prendre des mesures précises.

Dimensions importantes :

- diamètre extérieur

- nombre de dents

- largeur

- diamètre d’alésage

- dimensions du moyeu

- diamètre de l’axe

Outils utiles :

- pied à coulisse

- micromètre

- jauge d’engrenage

Même un engrenage cassé peut souvent être mesuré suffisamment précisément pour créer une pièce de remplacement.

Générer un fichier STL d’engrenage en ligne

Après saisie des paramètres, le configurateur génère automatiquement un modèle STL personnalisé.

L’aperçu intégré affiche déjà :

- dimensions globales

- lignes de mesure

- système de coordonnées

- aperçu matériau

- rotation et zoom 3D

Cela permet de contrôler le modèle avant impression.

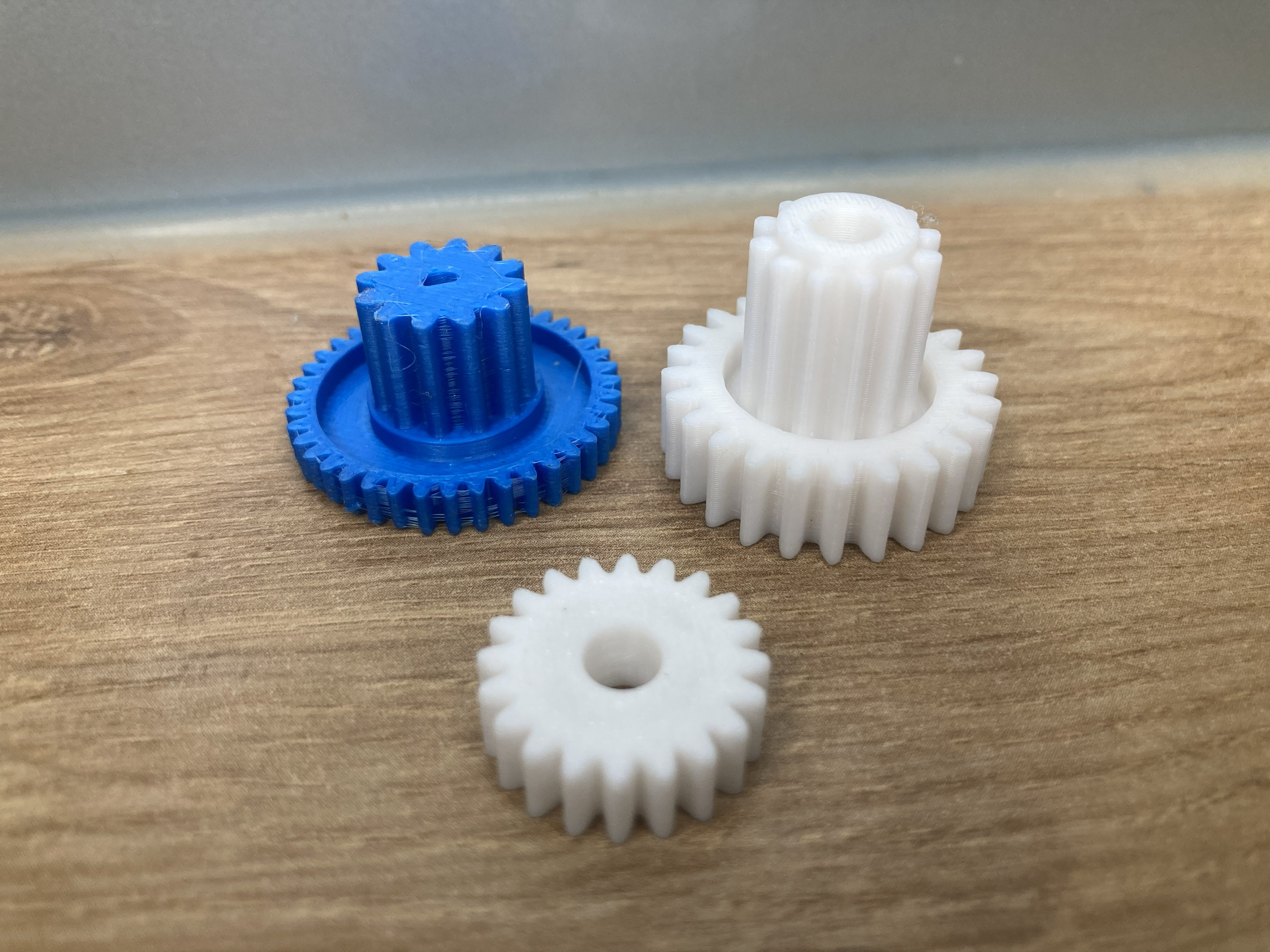

Impression 3D d’engrenages de remplacement

De nombreux engrenages peuvent être fabriqués efficacement en impression 3D.

Matériaux recommandés :

- PETG

- ASA

- Nylon

- filaments renforcés carbone

- résines techniques

Le matériau et les réglages d’impression influencent :

- la durabilité

- la précision dimensionnelle

- le bruit

- l’usure

Pourquoi les configurateurs paramétriques d’engrenages deviennent essentiels

De plus en plus d’utilisateurs recherchent :

- engrenage STL

- configurateur engrenage

- pièce de rechange impression 3D

- engrenage sans CAO

- calcul module engrenage

- engrenage droit involute

- générateur STL mécanique

Le configurateur répond précisément à ces besoins :

créer rapidement des pièces techniques sans workflow CAO complexe.

Conclusion

Le configurateur d’engrenages de buildyour3d.com permet de créer facilement des engrenages de remplacement personnalisés sans logiciel CAO.

Entrez vos dimensions, vérifiez l’aperçu 3D et générez un fichier STL directement en ligne.

Parfait pour :

- réparations

- anciennes machines

- pièces de rechange introuvables

- prototypes

- solutions techniques personnalisées

**Vos dimensions. Votre modèle. Sans CAO.**
