Qu’est-ce qu’une roue de pompe ?

Une roue de pompe – également appelée impulseur, rotor de pompe, turbine de pompe ou roue centrifuge selon le contexte – est la pièce rotative qui transmet l’énergie mécanique de l’axe moteur au fluide. Ses aubes accélèrent l’eau, l’huile, le liquide de refroidissement ou un autre liquide afin de créer le débit nécessaire dans le système.

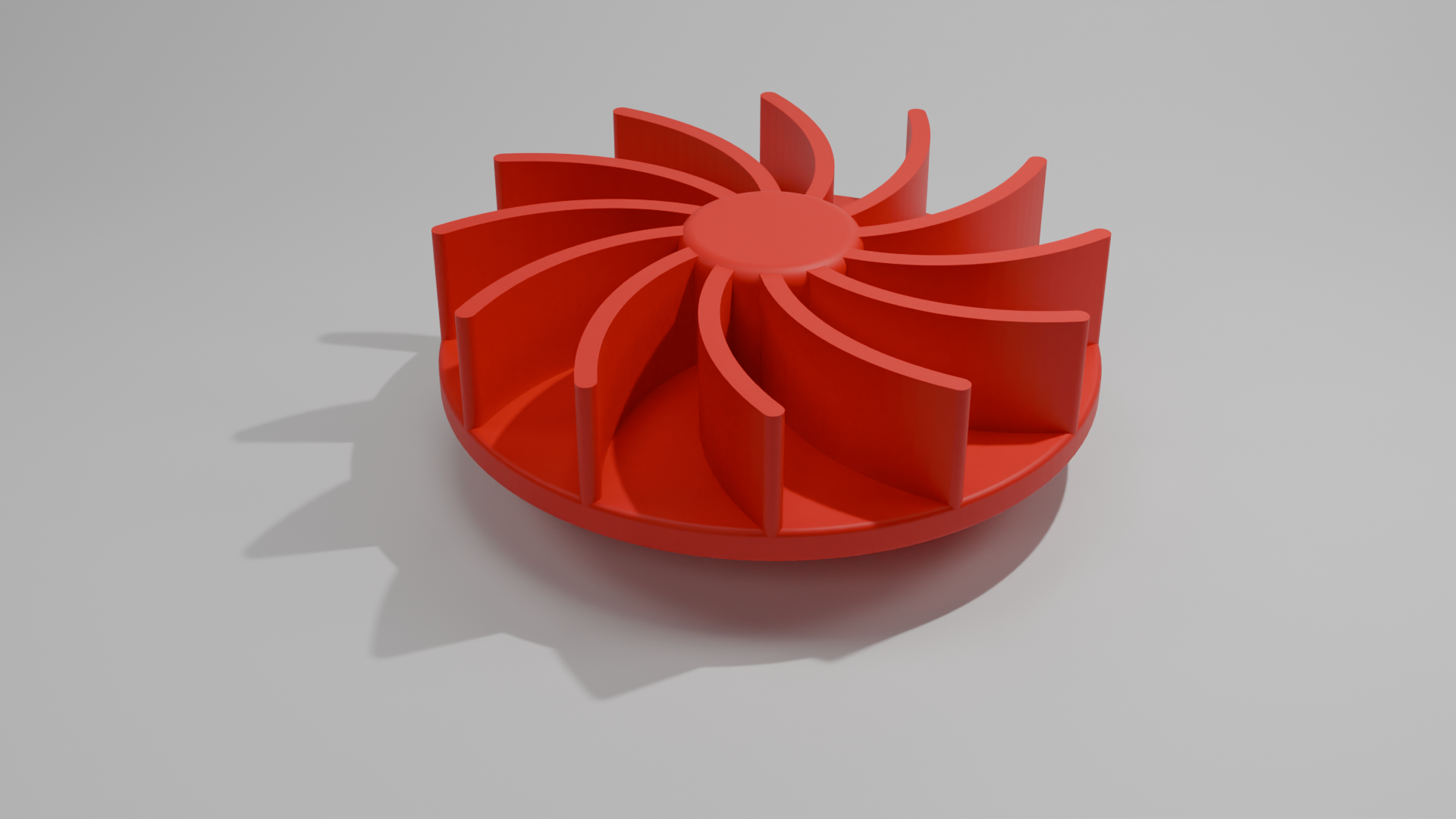

Le modèle proposé est une roue semi-ouverte. Il comprend un disque arrière fermé, un moyeu central et des aubes courbes ouvertes vers l’avant. Le moyeu reste fermé en face avant, tandis que le logement d’axe en D est accessible depuis l’arrière.

Quand une roue de remplacement sur mesure est-elle utile ?

Sur de petites pompes, la panne provient souvent de la roue plutôt que du moteur. Les aubes peuvent casser, le logement d’axe peut s’ovaliser ou la pièce d’origine peut ne plus être disponible.

Une roue configurable est particulièrement utile pour :

• des aubes cassées ou érodées ;
• un logement d’axe usé ;
• une ancienne pompe à eau ou à huile sans pièce détachée ;
• une petite pompe centrifuge ou de circulation ;
• une pompe de liquide de refroidissement ;
• une pompe d’aquarium ou de modélisme ;
• un corps de pompe fabriqué sur mesure ;
• un banc d’essai comparant plusieurs géométries ;
• un petit moteur à courant continu avec axe en D.

Intentions de recherche réelles autour des roues de pompe

Les recherches autour de ce type de modèle traduisent généralement un besoin concret de réparation, de remplacement ou de prototypage. Les requêtes fréquentes sont :

• roue de pompe de remplacement ;
• roue de pompe sur mesure ;
• turbine de pompe à eau ;
• roue de pompe à huile ;
• rotor de pompe centrifuge ;
• roue pour axe en D ;
• roue axe en D 8 mm ;
• roue de pompe impression 3D ;
• roue de pompe STL ;
• pièce détachée petite pompe à eau ;
• roue de pompe de refroidissement ;
• rotor de pompe aquarium.

Le configurateur répond à cette intention : au lieu de chercher une pièce catalogue approximative, la géométrie est adaptée au corps de pompe et à l’axe existants.

Quels paramètres peut-on régler ?

Le configurateur se concentre sur six données essentielles. Le diamètre du moyeu, l’épaisseur des aubes, les arrondis, la paroi avant, le chanfrein et le jeu d’alésage sont calculés automatiquement.

1. Diamètre extérieur de la roue

Le diamètre extérieur définit l’encombrement radial dans le corps de pompe. Il doit rester inférieur au diamètre libre du carter. Un jeu trop faible peut provoquer un frottement ou un blocage ; un jeu trop important peut réduire les performances hydrauliques.

2. Épaisseur du disque arrière

Le disque arrière soutient les aubes et rigidifie le rotor. Une épaisseur supérieure améliore la rigidité, mais demande davantage d’espace axial et augmente la masse en rotation.

3. Nombre d’aubes

Le nombre d’aubes influence les canaux d’écoulement, la répartition de charge, le bruit, la régularité et la charge du moteur. Plus d’aubes ne signifie pas automatiquement plus de débit. Pour une pièce de remplacement, reprendre le nombre d’origine est généralement le meilleur point de départ.

4. Hauteur des aubes

La hauteur des aubes définit la profondeur axiale des passages de fluide. Elle doit correspondre à l’espace interne disponible. Une roue trop haute peut toucher le couvercle ; une roue trop basse peut sous-utiliser la section hydraulique.

5. Courbure et sens de rotation

La valeur de courbure définit la forme balayée des aubes. Le changement de signe inverse la géométrie et donc le sens de rotation prévu. Une mauvaise combinaison entre courbure et sens moteur peut fortement réduire le débit.

6. Diamètre nominal de l’axe en D

Le logement arrière est généré pour un axe en D. Le méplat transmet le couple plus efficacement qu’un alésage parfaitement rond. Le modèle ajoute automatiquement un faible jeu de fabrication.

Roue de pompe avec logement d’axe en D

Les axes en D sont fréquents sur les petits moteurs à courant continu, motoréducteurs et entraînements compacts. Le méplat réduit le glissement et assure une transmission simple du couple.

Avant de configurer la roue, mesurez :

• le diamètre maximal de l’axe ;
• la distance entre le méplat et le côté arrondi opposé ;
• la profondeur d’insertion disponible ;
• l’orientation du méplat ;
• le jeu axial nécessaire ;
• le système de maintien éventuel : collage, serrage ou vis.

Le modèle utilise un méplat calculé automatiquement et un chanfrein arrière de montage. Un axe très particulier peut nécessiter une vérification supplémentaire.

Comment mesurer une roue existante ?

Diamètre extérieur

Mesurez entre deux extrémités d’aubes opposées. Si certaines aubes sont cassées, le corps de pompe peut servir de référence complémentaire, mais il faut conserver un jeu de fonctionnement.

Hauteur totale

La hauteur totale résulte de l’épaisseur du disque arrière et de la hauteur des aubes. Mesurez également le jeu restant sous le couvercle.

Moyeu et zone d’axe

Mesurez directement l’axe moteur avec un pied à coulisse. Un ancien alésage usé n’est pas une référence fiable pour le diamètre nominal d’origine.

Nombre et courbure des aubes

Comptez les aubes et photographiez la roue de face. Notez clairement le sens de rotation du moteur depuis un côté de référence défini.

Jeu radial et axial

La roue ne doit pas toucher le corps, mais un jeu excessif peut diminuer le rendement. Prenez en compte les tolérances d’impression, la dilatation thermique et le mouvement possible de l’axe.

Pourquoi la courbure et le sens de rotation sont-ils importants ?

Les aubes courbes guident le fluide différemment d’aubes radiales droites. Selon le sens de rotation, une même courbe peut fonctionner comme une aube inclinée vers l’arrière ou vers l’avant.

Une mauvaise combinaison peut entraîner :

• un débit réduit ;
• une mauvaise montée en pression ;
• des turbulences accrues ;
• une consommation moteur inhabituelle ;
• de la cavitation ou une entrée d’air ;
• du bruit et des vibrations.

Pour une pièce de remplacement, reproduisez autant que possible la courbure et le sens de la roue d’origine.

Influence du nombre d’aubes

Le nombre d’aubes est un paramètre fonctionnel, pas seulement esthétique. Moins d’aubes crée des canaux plus larges et peut mieux tolérer certaines particules. Davantage d’aubes peut lisser le transfert d’énergie, mais augmente aussi le blocage et les frottements.

Si vous modifiez le nombre d’aubes, traitez le résultat comme un prototype et comparez débit, courant moteur, température, bruit et vibrations.

Roue semi-ouverte : avantages et limites

Une roue semi-ouverte possède un disque arrière mais pas de flasque avant couvrant entièrement les aubes.

Avantages possibles :

• fabrication et impression 3D simplifiées ;
• inspection visuelle facile ;
• volume de matière réduit ;
• meilleure tolérance à certaines particules.

Limites possibles :

• sensibilité accrue au jeu axial ;
• comportement hydraulique différent d’une roue fermée ;
• pas de compatibilité universelle avec toutes les pompes.

Configurer la roue en ligne au lieu de la dessiner en CAO

Modéliser des aubes courbes, un moyeu et un logement d’axe en D peut demander beaucoup de travail en CAO. Le configurateur réduit la tâche à six valeurs compréhensibles.

Le modèle calcule automatiquement :

• le diamètre du moyeu ;
• la hauteur du moyeu ;
• l’épaisseur des aubes ;
• le chevauchement entre aubes, moyeu et disque ;
• les arrondis du disque et du moyeu ;
• la paroi avant fermée ;
• le jeu du logement en D ;
• le chanfrein arrière de montage.

Télécharger le STL et imprimer soi-même

Après configuration, le STL est généré à partir des paramètres et peut être ouvert dans Bambu Studio, Cura, PrusaSlicer ou un autre slicer.

Avant impression, contrôlez :

• l’échelle en millimètres ;
• l’orientation de la pièce ;
• le nombre de parois et de couches inférieures ;
• la compatibilité du matériau ;
• l’ajustement sur l’axe en D ;
• la position de la couture ;
• les supports éventuels ;
• les opérations de finition ;
• l’équilibrage après impression.

Commander la roue imprimée

Si vous ne disposez pas d’une imprimante 3D adaptée, le modèle configuré peut être envoyé dans le processus de commande d’impression BuildYour3D. Cette solution convient aux réparations, pièces uniques, prototypes et séries d’essais.

Quel matériau choisir pour une roue de pompe ?

PLA

Le PLA convient aux contrôles dimensionnels, prototypes visuels et essais à faible vitesse sans liquide chaud. Il est souvent mal adapté à l’humidité continue, à la chaleur ou aux applications rotatives exigeantes.

PETG

Le PETG est plus tenace et plus résistant à l’humidité que le PLA. Il peut convenir à des prototypes avec de l’eau lorsque vitesse, température et charge restent faibles et validées.

ASA et ABS

L’ASA et l’ABS supportent mieux la température que le PLA. Leur compatibilité avec l’huile, le liquide de refroidissement ou le produit de nettoyage utilisé doit malgré tout être vérifiée.

Nylon et filaments techniques

Le nylon et les matériaux renforcés peuvent offrir de meilleures propriétés mécaniques, mais demandent un séchage, une impression et un contrôle dimensionnel rigoureux.

Une roue imprimée convient-elle à l’huile ?

La notion de « résistance à l’huile » n’est pas universelle. Huile moteur, huile hydraulique, huile de coupe, huile végétale et mélange carburant ont des comportements différents.

Vérifiez :

• la fiche technique du filament ;
• le type d’huile et ses additifs ;
• la température de fonctionnement ;
• la durée d’exposition ;
• le gonflement ou la fragilisation ;
• l’adhérence inter-couches après immersion.

Testez le matériau sur une éprouvette imprimée avant d’utiliser la roue complète.

Équilibrage et vitesse de rotation

Une roue en rotation doit être aussi homogène que possible. De petites différences de masse génèrent des forces centrifuges de plus en plus importantes avec la vitesse.

Les causes possibles de déséquilibre sont :

• extrusion irrégulière ;
• accumulation au niveau de la couture ;
• disque arrière voilé ;
• restes de support ;
• alésage excentré ;
• surfaces d’aubes différentes ;
• défauts de matière.

Commencez les essais à faible vitesse dans un carter fermé. Les vitesses plus élevées exigent un équilibrage statique et dynamique approprié.

Orientation d’impression et résistance

Le disque arrière constitue une surface naturelle d’impression. Une impression à plat peut préserver la circularité et le logement d’axe, mais l’orientation des couches dans les aubes doit être considérée sous l’effet des forces centrifuges.

Plusieurs périmètres, une bonne adhérence inter-couches et une température adaptée sont souvent plus importants qu’un remplissage extrêmement élevé.

Tester l’ajustement de l’axe en D

Le modèle ajoute un petit jeu, mais l’ajustement réel dépend du calibrage de l’imprimante, du filament, de la hauteur de couche et de l’extrusion.

1. Imprimez une courte éprouvette avec le même logement en D.
2. Insérez l’axe sans force excessive.
3. Contrôlez le jeu et la transmission du couple.
4. Ajustez si nécessaire.
5. Imprimez ensuite la roue complète.

Les performances ne dépendent pas uniquement de la roue

Le débit et la pression dépendent de l’ensemble du système hydraulique :

• forme du corps et de la volute ;
• dimensions de l’entrée et de la sortie ;
• jeux radial et axial ;
• vitesse de rotation ;
• viscosité et densité du liquide ;
• résistance des tuyaux ;
• hauteur d’aspiration ;
• cavitation et entrée d’air.

Le configurateur crée une géométrie adaptable, mais ne remplace pas le calcul hydraulique ni les essais de performance.

Applications typiques

• pièce de remplacement pour petite pompe à eau ;
• prototype de pompe à huile ;
• pompe de liquide de refroidissement de machine ;
• petite pompe centrifuge ;
• pompe de modélisme ;
• pompe d’aquarium ou de circulation ;
• banc d’essai avec moteur à courant continu ;
• prototype de laboratoire ;
• comparaison de nombres d’aubes ;
• essai de courbures positives et négatives ;
• réparation d’une pompe obsolète ;
• développement d’un corps de pompe personnalisé.

Quand ne faut-il pas utiliser une roue imprimée ?

N’utilisez pas une roue imprimée non validée dans les situations suivantes :

• vitesse élevée ou inconnue ;
• pression système élevée ;
• liquide chaud, toxique ou inflammable ;
• carburant ou produit chimique sans preuve de compatibilité ;
• circuit de refroidissement critique ;
• application médicale ou alimentaire ;
• système dont la défaillance pourrait blesser ou endommager une installation.

Ces applications exigent des composants industriels calculés, testés et homologués.

FAQ : roues de pompe et impulseurs sur mesure

Puis-je configurer une roue de pompe de remplacement ?

Oui. Le modèle est destiné aux remplacements géométriques, réparations et prototypes. Les performances finales doivent être testées dans la pompe réelle.

Quelles dimensions puis-je régler ?

Le diamètre extérieur, l’épaisseur du disque arrière, le nombre d’aubes, leur hauteur, leur courbure et le diamètre nominal de l’axe en D.

Puis-je créer une roue pour une pompe à eau ?

Oui, si la géométrie correspond au corps et à l’axe. Le matériau, la vitesse, l’équilibrage et les performances doivent être validés.

Puis-je configurer une roue de pompe à huile ?

Géométriquement oui. L’adéquation dépend de l’huile, de la température, de la charge et de la compatibilité du matériau.

Qu’est-ce qu’un axe en D ?

Il s’agit d’un axe rond avec un côté aplati. Le méplat améliore la transmission du couple et limite le glissement.

Quels diamètres d’axe en D sont possibles ?

Le diamètre nominal est réglable dans les limites du configurateur, par exemple 6, 8 ou 10 mm.

Comment déterminer le sens de rotation ?

Notez le sens moteur et la courbure de la roue d’origine depuis le même côté de référence. Changer le signe de la courbure inverse les aubes.

Combien d’aubes faut-il choisir ?

Pour une pièce de remplacement, reprenez d’abord le nombre d’origine. Une modification influence le débit, la charge et la régularité.

Faut-il équilibrer la roue imprimée ?

Oui à vitesse élevée. Même à faible vitesse, contrôlez le faux-rond et les vibrations.

Quel matériau est le meilleur ?

Cela dépend du liquide et de la température. PETG, ASA, ABS, nylon ou filaments techniques peuvent convenir après validation.

Puis-je utiliser du PLA ?

Le PLA convient aux essais d’ajustement et aux tests légers, mais souvent pas à la chaleur, à l’humidité continue ou aux vitesses élevées.

Puis-je télécharger le STL ?

Oui. Le STL est généré à partir des valeurs choisies et peut être utilisé dans les slicers courants.

Puis-je commander l’impression de la roue ?

Oui. Le modèle configuré peut être envoyé dans le flux de commande d’impression.

Quel jeu faut-il dans le corps de pompe ?

Reprenez si possible le jeu de la roue d’origine et tenez compte des tolérances, de la température et du mouvement de l’axe.

La roue est-elle certifiée pour les vitesses élevées ?

Non. Ce n’est pas un composant certifié pour vitesse, pression ou sécurité critique.

Peut-on calculer les performances avec seulement six paramètres ?

Non. Il faut aussi connaître le corps de pompe, la vitesse, le liquide, les jeux et les pertes dans les conduites.
