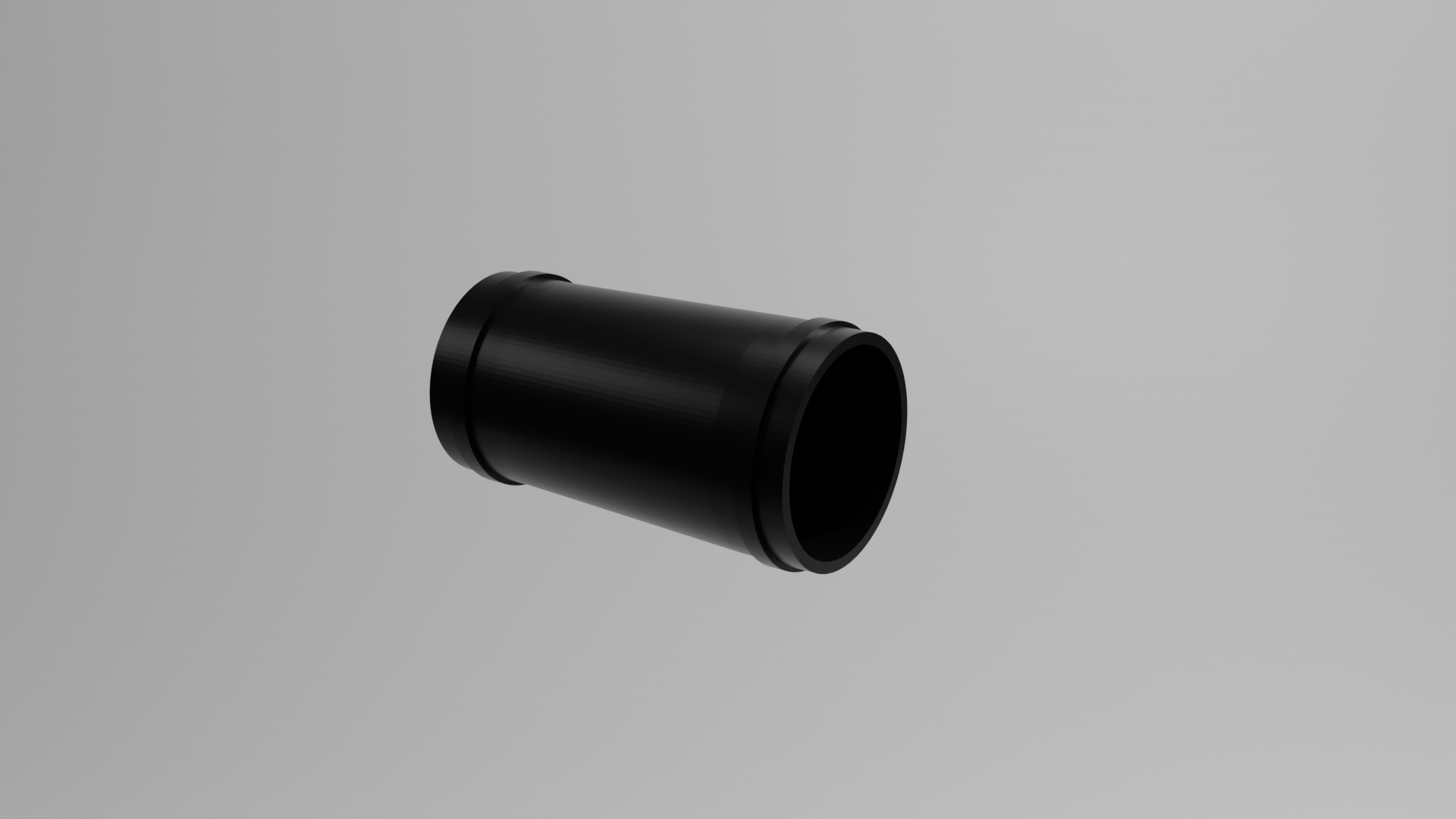

Adaptateur de flexible d’aspirateur sur mesure – Relier les diamètres 32, 35 et 38 mm
Configurez un adaptateur d’aspiration sur mesure pour raccords 30, 32, 35, 36 ou 38 mm. Guide de mesure, ajustement, matériaux, impression 3D et téléchargement STL.
🔧 Configurez un adaptateur de flexible d’aspirateur sur mesure
Votre flexible mesure 32 mm, la sortie d’aspiration de votre outil 35 mm, le raccord d’une scie se situe entre les deux, ou deux accessoires de marques différentes refusent de s’emboîter malgré une taille annoncée identique : les incompatibilités entre flexibles d’aspirateur et sorties d’aspiration sont très fréquentes dans l’atelier.
L’adaptateur paramétrique de BuildYour3D permet de créer directement dans le navigateur la transition exacte entre deux diamètres. Les deux côtés, la longueur d’emboîtement, l’épaisseur de paroi, la longueur de transition, les bourrelets de retenue et les corrections d’ajustement sont configurables sans logiciel de CAO.
- Mesurez les deux raccords réels avec un pied à coulisse.
- Saisissez le diamètre du côté 1 et du côté 2.
- Réglez la longueur d’emboîtement, l’épaisseur et la transition.
- Ajoutez si nécessaire des bourrelets et une correction d’ajustement indépendante.
- Vérifiez l’aperçu 3D, puis téléchargez le STL ou commandez la pièce imprimée.
Pourquoi les flexibles et les sorties d’aspiration sont-ils souvent incompatibles ?
Les aspirateurs domestiques, aspirateurs d’atelier, aspirateurs eau et poussière et outils électroportatifs utilisent souvent des raccords ronds. Pourtant, les diamètres, épaisseurs, formes et systèmes de verrouillage varient fortement selon les fabricants.
Même des dimensions courantes comme 32, 35 ou 38 mm ne sont pas toujours comparables. Un fabricant peut indiquer le diamètre extérieur d’un embout, tandis qu’un autre communique le diamètre intérieur d’un flexible.
Les problèmes les plus courants sont :
- quelques dixièmes de millimètre d’écart suffisent à empêcher l’emboîtement ;
- l’outil utilise une dimension intermédiaire non standard ;
- une cote correspond à un diamètre intérieur et l’autre à un diamètre extérieur ;
- la zone d’emboîtement disponible est trop courte ;
- un réducteur universel glisse lorsque le flexible est tiré ;
- une marche interne brutale réduit le débit d’air ;
- les accessoires de marques ou de générations différentes ne sont pas compatibles.
Les recherches les plus fréquentes : adaptateurs 32, 35 et 38 mm
Les raccords les plus recherchés concernent les diamètres 30, 32, 35, 36 et 38 mm. Les requêtes fréquentes incluent :
- adaptateur aspirateur 32 vers 35 mm ;
- adaptateur aspirateur 35 vers 32 mm ;
- adaptateur aspiration 35 vers 38 mm ;
- réducteur flexible 38 vers 35 mm ;
- raccord aspirateur d’atelier 32 mm ;
- adaptateur outil électroportatif 35 mm ;
- raccord flexible aspirateur 30 mm.
Un jeu d’adaptateurs standard ne couvre que quelques dimensions fixes. Le configurateur permet aussi de créer des variantes comme 31,6 vers 34,8 mm, 36,2 vers 38,5 mm ou toute autre valeur mesurée dans la plage du modèle.
Configurer un adaptateur 32 vers 35 mm
L’adaptateur 32 vers 35 mm est l’un des cas les plus courants. Il peut relier un petit flexible à une sortie plus grande ou l’inverse selon le montage.
Dans le configurateur, réglez :
- le côté 1 sur 32 mm ;
- le côté 2 sur 35 mm ;
- la longueur d’emboîtement ;
- l’épaisseur de paroi ;
- et, si nécessaire, les corrections d’ajustement.
Ne saisissez pas automatiquement la dimension commerciale indiquée sur l’appareil. Mesurez la zone réelle d’emboîtement, car un raccord annoncé comme 32 mm peut varier selon le point de mesure.
Adaptateurs pour aspirateurs d’atelier et aspirateurs eau et poussière
Un aspirateur d’atelier est souvent utilisé avec plusieurs machines. Ponceuses, scies circulaires, scies sauteuses, défonceuses, raboteuses et machines CNC utilisent des sorties différentes.
Applications typiques :
- aspirateur d’atelier vers ponceuse excentrique ;
- aspirateur eau et poussière vers scie circulaire ;
- flexible vers sortie de défonceuse ;
- aspiration vers raboteuse ;
- chaussure d’aspiration CNC vers séparateur cyclonique ;
- flexible vers capot d’aspiration sur mesure ;
- outil électroportatif vers réseau central d’aspiration.
Adaptateur d’aspiration pour outils électroportatifs
Un bon raccord d’aspiration réduit la poussière en suspension, améliore la visibilité autour de la zone de travail et évite que le flexible se détache en permanence.
Un adaptateur trop lâche laisse entrer de l’air parasite et tombe sous l’effet des mouvements. Un adaptateur trop serré peut fissurer un embout plastique. Le modèle propose donc une correction indépendante pour chaque extrémité.
Correction d’ajustement indépendante
Les paramètres Compensation côté 1 et Compensation côté 2 modifient séparément le diamètre extérieur imprimé :
- une valeur négative réduit le diamètre et desserre l’ajustement ;
- une valeur positive augmente le diamètre et serre l’ajustement ;
- la valeur 0 conserve le diamètre saisi.
Pour limiter les essais inutiles, imprimez d’abord une courte bague de test ou une version raccourcie.
Compatibilité Kärcher, Bosch, Makita, Festool, Dyson, Nilfisk et Parkside
De nombreux utilisateurs recherchent un adaptateur Kärcher, Bosch, Makita, Festool, Dyson, Nilfisk ou Parkside.
Le modèle est indépendant de la marque. Il est généré à partir de mesures réelles et peut convenir à de nombreux appareils si les deux connexions sont rondes et de type emboîtement.
Il ne faut toutefois pas promettre une compatibilité universelle. Une même marque peut utiliser plusieurs diamètres, cônes, baïonnettes et systèmes de verrouillage selon la gamme ou l’année.
Diamètre intérieur ou extérieur : que faut-il mesurer ?
L’adaptateur entre dans un flexible
Mesurez le diamètre intérieur du flexible ou du manchon souple. L’extrémité imprimée constituera le diamètre extérieur correspondant.
L’adaptateur doit recouvrir un embout rigide
Le configurateur actuel crée principalement des extrémités mâles extérieures. Pour entourer un embout rigide avec une vraie douille femelle, un modèle dédié à géométrie intérieure est préférable.
Les flexibles peuvent être ovales
Les flexibles souples ou anciens ne sont pas toujours parfaitement ronds. Mesurez dans plusieurs directions et à plusieurs endroits.
Comment mesurer correctement un raccord d’aspiration
- Utiliser un pied à coulisse : une règle n’est pas assez précise pour un ajustement serré.
- Mesurer plusieurs fois : contrôler le diamètre dans plusieurs directions.
- Mesurer la zone d’emboîtement : éviter bourrelets, ergots, baïonnettes et décorations.
- Contrôler la profondeur disponible : vérifier la longueur droite réellement utilisable.
- Vérifier la conicité : certains embouts se rétrécissent vers l’extrémité.
- Imprimer une éprouvette : une bague courte confirme rapidement la bonne dimension.
À quoi servent les bourrelets de retenue ?
Les bourrelets circulaires améliorent la tenue dans les flexibles souples. Lorsque le flexible passe par-dessus le bourrelet, il se déforme légèrement et reste bloqué derrière la zone surélevée.
- Hauteur du bourrelet : augmentation radiale par rapport au diamètre normal.
- Largeur du bourrelet : longueur axiale de la zone surélevée.
Un bourrelet marqué convient aux flexibles souples. Pour un tube rigide, un manchon fragile ou un ajustement déjà serré, réduisez la hauteur ou réglez-la sur 0.
Pourquoi utiliser une transition conique ?
La zone centrale de l’adaptateur est conique. Elle répartit la variation de diamètre sur une plus grande longueur et crée un passage d’air plus progressif.
Une transition plus longue :
- réduit les marches internes abruptes ;
- peut limiter les turbulences ;
- répartit le changement de diamètre ;
- augmente toutefois la longueur totale.
Quelle épaisseur de paroi choisir ?
- 1,2 à 1,8 mm : adaptateurs légers et prototypes d’ajustement.
- 1,8 à 2,5 mm : bon compromis pour de nombreux raccords d’atelier.
- 2,5 à 3,5 mm : pièces robustes souvent montées et démontées.
- plus de 3,5 mm : utile surtout pour les grands diamètres ou les fortes contraintes.
Une paroi plus épaisse augmente la rigidité mais réduit le passage intérieur disponible.
Quelle longueur d’emboîtement choisir ?
Une zone droite plus longue améliore généralement l’alignement, la tenue et la surface de contact. Elle nécessite cependant suffisamment d’espace libre.
Une longueur de 10 à 20 mm constitue un bon point de départ pour de nombreuses applications. Les embouts courts nécessitent une valeur inférieure.
Adaptateur sur mesure ou réducteur universel ?
Les réducteurs universels en caoutchouc ou à étages ont plusieurs limites :
- ils ne couvrent que des diamètres fixes ;
- ils peuvent être trop longs ou encombrants ;
- le passage intérieur peut être fortement réduit ;
- les deux côtés ne serrent pas toujours correctement ;
- ils peuvent glisser lorsque le flexible est tiré.
Un adaptateur paramétrique est généré pour les deux dimensions réellement mesurées. Diamètres, longueurs et ajustements sont adaptés au projet concret.
Avantages du configurateur en ligne
- ✅ Deux diamètres réglables indépendamment
- ✅ Dimensions intermédiaires et spéciales possibles
- ✅ Correction d’ajustement séparée pour chaque côté
- ✅ Longueur d’emboîtement et transition réglables
- ✅ Bourrelets circulaires optionnels
- ✅ Épaisseur de paroi configurable
- ✅ Aperçu rapide dans le navigateur
- ✅ Aucune connaissance CAO nécessaire
- ✅ STL utilisable dans Bambu Studio, Cura ou PrusaSlicer
- ✅ Possibilité de commander la pièce imprimée
Télécharger le STL et imprimer soi-même
Après configuration, le modèle est généré à partir des paramètres. Le fichier STL peut être préparé dans Bambu Studio, Cura, PrusaSlicer ou un autre logiciel de tranchage.
Avant impression, vérifiez :
- l’orientation de la pièce ;
- le nombre de périmètres ;
- la hauteur de couche ;
- le matériau ;
- la correction d’ajustement ;
- les éventuels supports ;
- la position de la couture.
Commander l’adaptateur imprimé
Si vous ne possédez pas d’imprimante 3D, la pièce configurée peut être commandée directement via BuildYour3D.
Cette solution est utile pour les réparations, projets d’atelier, accessoires sur mesure et raccords inhabituels introuvables dans le commerce.
Quel matériau choisir ?
PETG
Le PETG est un bon choix général pour les adaptateurs d’atelier. Il est plus tenace que le PLA et supporte mieux les montages répétés.
ASA
L’ASA convient mieux aux pièces exposées aux UV, à la chaleur ou à l’extérieur.
TPU
Le TPU est flexible et utile pour les manchons souples, les raccords absorbant les vibrations ou les zones nécessitant une légère déformation.
PLA
Le PLA est adapté aux essais dimensionnels et aux applications faiblement sollicitées. Il peut se déformer plus vite dans un environnement chaud.
Orientation d’impression et résistance
L’orientation influence la circularité, l’état de surface et la résistance. Une impression verticale demande souvent peu de supports et produit de belles formes rondes, mais les efforts latéraux peuvent solliciter les interfaces entre couches.
Pour un raccord d’atelier, plusieurs périmètres sont souvent plus utiles qu’un remplissage extrêmement élevé.
Applications typiques
- relier deux flexibles de diamètres différents ;
- connecter un aspirateur d’atelier à une ponceuse ;
- aspirer une scie circulaire ou sauteuse ;
- raccorder une défonceuse ;
- adapter une chaussure d’aspiration CNC ;
- relier un cyclone à un aspirateur ;
- adapter un aspirateur eau et poussière à un outil ;
- réutiliser d’anciens accessoires ;
- relier des accessoires de marques différentes ;
- créer un raccord pour un capot d’aspiration personnalisé.
FAQ : adaptateur de flexible d’aspirateur
Quels diamètres sont les plus courants ?
Les tailles nominales fréquentes sont 30, 32, 35, 36 et 38 mm. Il existe aussi de nombreuses dimensions intermédiaires.
Puis-je configurer un adaptateur 32 vers 35 mm ?
Oui. Réglez le côté 1 sur 32 mm et le côté 2 sur 35 mm, puis vérifiez les mesures réelles.
Puis-je créer un adaptateur 35 vers 32 mm ?
Oui. Les deux côtés sont indépendants et peuvent être inversés.
Est-il compatible avec Kärcher ?
Il peut être configuré pour un raccord Kärcher rond précis si celui-ci est correctement mesuré. Il n’est pas universellement compatible avec tous les modèles.
Convient-il à Bosch, Makita, Festool, Dyson ou Nilfisk ?
Le modèle est indépendant de la marque. La compatibilité dépend des dimensions et du type de raccord du produit exact.
Comment mesurer un flexible ?
Mesurez le diamètre intérieur à l’endroit où il recouvrira l’adaptateur. Contrôlez plusieurs directions.
Que signifie compensation d’ajustement ?
Elle modifie le diamètre extérieur imprimé. Une valeur négative desserre l’ajustement, une valeur positive le serre.
À quoi sert le bourrelet ?
Il améliore la retenue dans un flexible souple et peut être désactivé pour un tube rigide.
Quelle longueur d’emboîtement choisir ?
10 à 20 mm conviennent à de nombreuses applications, mais la profondeur disponible sur le raccord réel reste déterminante.
Puis-je supprimer le bourrelet ?
Oui. Réglez sa hauteur sur 0.
Puis-je saisir une dimension non standard ?
Oui. Les diamètres peuvent être réglés finement pour couvrir des dimensions intermédiaires.
Puis-je télécharger le STL ?
Oui. Le modèle généré peut être téléchargé pour votre propre impression 3D.
Puis-je commander l’adaptateur imprimé ?
Oui. Le modèle configuré peut également être commandé sous forme de pièce imprimée.
Quel matériau choisir ?
Le PETG constitue un bon point de départ. L’ASA convient mieux aux UV et à la chaleur, le TPU aux raccords souples.
Faut-il imprimer une pièce de test ?
Oui. Une bague courte consomme peu de matière et confirme rapidement le bon ajustement.
Configurez maintenant votre adaptateur
Mesurez les deux raccords, saisissez les diamètres et corrections, puis vérifiez le modèle dans le navigateur. Vous pouvez ensuite télécharger le STL ou commander la pièce imprimée.
