# Crear engranajes de repuesto sin CAD – Configurar engranajes rectos online

Un engranaje roto suele dejar inutilizable una máquina completa. En muchos dispositivos antiguos ya no existen piezas de repuesto disponibles.

Precisamente para eso se desarrolló el configurador paramétrico de engranajes de buildyour3d.com.

Con el concepto **“Tus medidas. Tu modelo. Sin CAD.”**, es posible crear engranajes rectos involutos personalizados directamente online y generar archivos STL sin software CAD complejo.

Muchas máquinas antiguas fallan por un pequeño engranaje plástico

En muchos casos la máquina sigue funcionando, pero un pequeño engranaje está dañado:

- dientes desgastados

- flancos rotos

- cubos agrietados

- perforaciones deformadas

- fatiga del material por antigüedad

Ejemplos habituales:

- robots de cocina

- cafeteras

- impresoras

- reproductores CD y cassette

- proyectos de modelismo

- herramientas de taller

- pequeñas máquinas industriales

- reductores

- sistemas de transmisión

- accionamientos mecánicos

Las piezas originales suelen estar descatalogadas o son difíciles de conseguir.

Configurar un engranaje online en lugar de diseñarlo en CAD

Diseñar un engranaje funcional en CAD puede ser complicado y consumir mucho tiempo.

El configurador simplifica el proceso:

1. Seleccionar el modelo de engranaje

2. Introducir las medidas

3. Revisar la vista previa 3D

4. Generar el archivo STL

Esto permite crear engranajes personalizados rápidamente sin conocimientos de CAD.

Explicación de los parámetros importantes de un engranaje recto

Para obtener un engranaje funcional, varios parámetros son esenciales.

Módulo (mm)

El módulo define el tamaño de los dientes del engranaje.

Módulos comunes:

- 0.5

- 1

- 1.5

- 2

Importante:

El módulo debe coincidir con el engranaje complementario. Módulos diferentes no engranarán correctamente.

Número de dientes

El número de dientes influye en:

- relación de transmisión

- diámetro

- comportamiento mecánico

Más dientes normalmente significan:

- mayor diámetro

- funcionamiento más suave

- diferentes relaciones de transmisión

Anchura

La anchura define el grosor del engranaje a lo largo del eje.

Una mayor anchura puede:

- aumentar la resistencia

- mejorar la distribución de carga

- incrementar la estabilidad

Perforación

La perforación define el diámetro interior para el eje o árbol.

Es importante considerar tolerancias adecuadas según el tipo de ajuste.

Cubo

El cubo es la parte central reforzada del engranaje.

Mejora:

- estabilidad del eje

- transmisión de par

- resistencia mecánica

Cómo calcular el módulo de un engranaje antiguo

Muchos engranajes antiguos no tienen documentación técnica disponible. Aun así, el módulo puede estimarse.

Fórmula aproximada:

**Módulo = diámetro exterior / (número de dientes + 2)**

Ejemplo:

- diámetro exterior: 32 mm

- número de dientes: 30

Cálculo:

**32 / (30 + 2) = 1**

El módulo es aproximadamente **1**.

Para aplicaciones mecánicas críticas se recomienda realizar verificaciones adicionales.

Cómo medir correctamente un engranaje dañado

Antes de crear un engranaje de reemplazo es importante tomar medidas precisas.

Las dimensiones más importantes son:

- diámetro exterior

- número de dientes

- anchura

- diámetro de perforación

- dimensiones del cubo

- diámetro del eje

Herramientas útiles:

- calibre

- micrómetro

- galga para engranajes

Incluso engranajes dañados suelen poder medirse con suficiente precisión.

Generar archivos STL de engranajes online

Después de introducir los parámetros, el configurador genera automáticamente un modelo STL personalizado.

La vista previa incluye:

- dimensiones generales

- líneas de medición

- sistema de coordenadas

- vista previa de material

- rotación y zoom 3D

Esto permite revisar el modelo antes de imprimirlo.

Impresión 3D de engranajes de repuesto

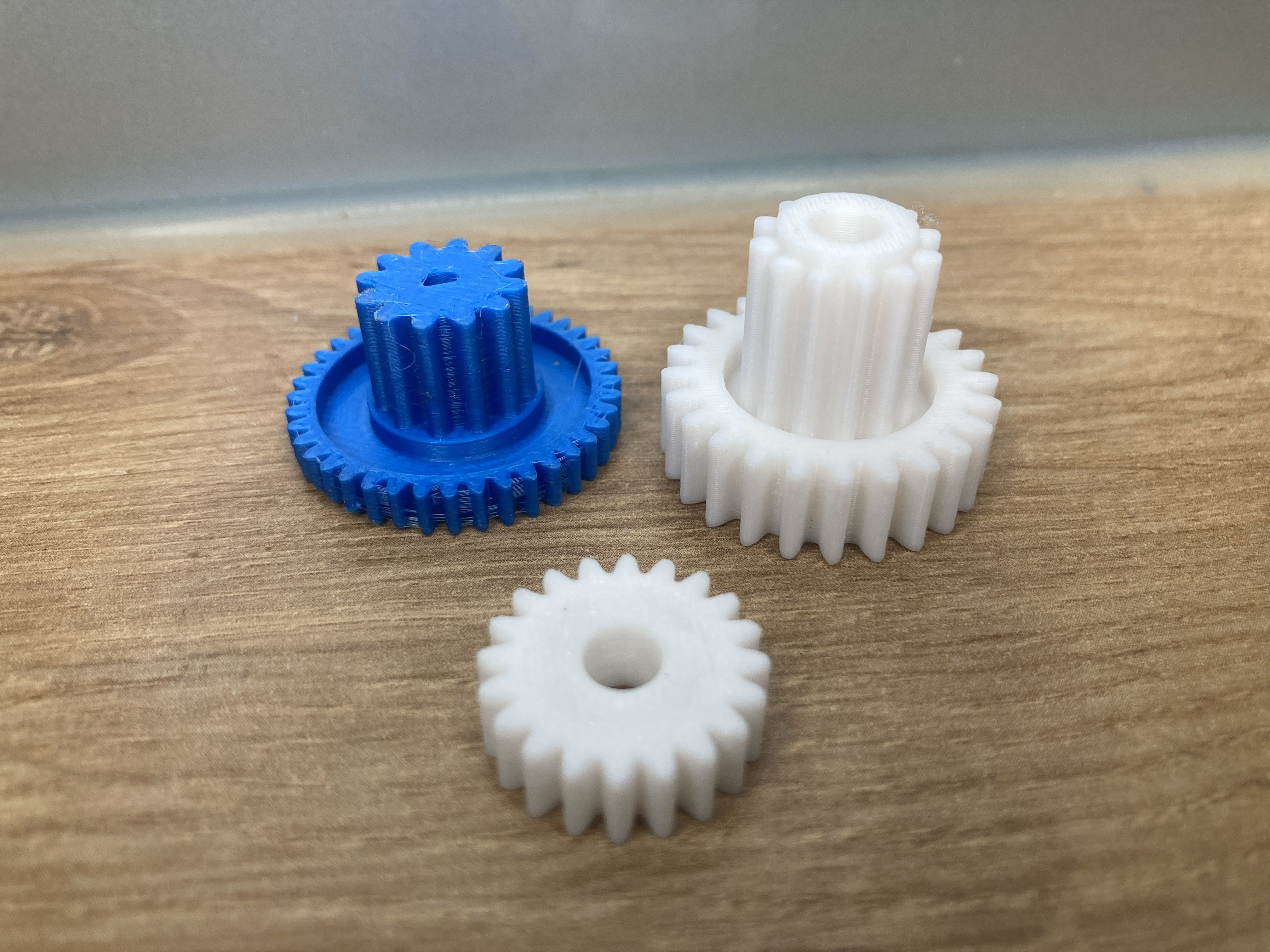

Muchos engranajes de reemplazo pueden fabricarse con éxito mediante impresión 3D.

Materiales recomendados:

- PETG

- ASA

- Nylon

- filamentos reforzados con carbono

- resinas técnicas

El material y la configuración de impresión influyen en:

- durabilidad

- precisión dimensional

- ruido

- desgaste

Por qué los configuradores paramétricos de engranajes son cada vez más importantes

Cada vez más usuarios buscan:

- engranaje STL

- configurador de engranajes

- pieza de repuesto impresión 3D

- engranaje sin CAD

- calcular módulo engranaje

- engranaje recto involuto

- generador STL mecánico

El configurador fue desarrollado exactamente para estas necesidades:

crear piezas técnicas rápidamente sin flujos CAD complejos.

Conclusión

El configurador de engranajes de buildyour3d.com permite crear engranajes de reemplazo personalizados sin software CAD.

Introduzca las medidas, revise la vista previa 3D y genere un archivo STL directamente online.

Perfecto para:

- reparaciones

- máquinas antiguas

- piezas descatalogadas

- prototipos

- soluciones técnicas personalizadas

**Tus medidas. Tu modelo. Sin CAD.**
